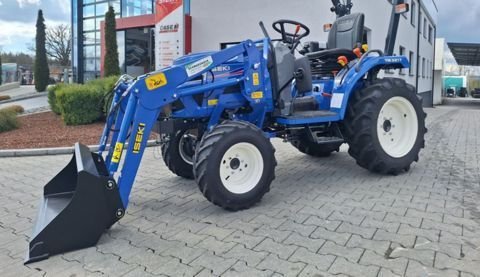

Iseki TM 3217AL mit Frontlader

2022

PS: 20

3

ISEKI TM 3217 AL-Frontlader
Motor:
In dem ISEKI TM 3217 AL ist ein ISEKI eigener Motor mit einer
Leistung von 20 PS und einem Hubraum von 1.123 cm³ verbaut.
Dieser Motor ist wassergekühlt und unterschreiten die
Abgasgrenzwerte gemäß EU-Richtlinienvorschlages Stage V.
Getriebe:
Der ISEKI TM 3217 AL bietet drei Vorgelegegruppen. Kombiniert mit
einem synchronisierten Schaltgetriebe erreicht dieses Modell eine
Höchstgeschwindigkeit von bis zu 25km/h (bereifungsabhängig).
Die Bedienung erfolgt über ein Gaspedal im rechten Fußraum,
einen Gruppen- und Gangschalthebel am linken
Kotflügel und einem mechanischen Wendeschalthebel links am
Lenkstock.

Hydraulik:
Der ISEKI TM 3217 AHL Bügelmaschine ist serienmäßig mit
einem doppeltwirkenden Hydrauliksteuerventil mit
Schwimmstellung ausgestattet. Diese werden über einen, im
rechten Kotflügel angebrachte, Einzelhebel gesteuert.
Die Kabinenmodelle haben keine serienmäßige Zusatzhydraulik.

Des weiteren ist die Maschine mit einem hydraulischen
Heckkraftheber ausgestattet, welcher ebenfalls über einen Hebel
am rechten Kotflügel angesteuert wird.

Zapfwelle:
Diese Maschine bietet eine Drehzahl 540U/min an der
Heckzapfwelle. Die Zapfwelle wird mechanisch vorgewählt
und mechanisch über die Fahrkupplung zugeschaltet, somit wird
der Zapfwellenbetrieb beim Kuppeln unterbrochen.

Ausstattung:
Die Maschine ist serienmäßig für den Betrieb im Bereich der
StVZO ausgerüstet. Eine höhenverstellbare

Maulkupplung und eine 7-polige Anhängersteckdose sind Teil
des serienmäßigen Lieferumfangs.

Zusatzausrüstung:
- AS- Räder, vorn 23 x 10.50 - 12

- AS- Räder, hinten 280 / 70 R18
Außenbreite: 1.244mm
Bügelhöhe (3217 / 3267): 2.365mm / 2.384mm
Kabinenhöhe (3217 / 3267): 2.025mm / 2.019mm

- Mechanisches Hydraulikventil mit 3 Steuerfunktionen
Der Steuerblock ist auf dem rechten Kotflügel montiert und seine
Abdeckung dient als Armlehne.
Die Steuerung erfolgt über einen Kreuzsteuerhebel und einen Einzelhebel.
Folgende Steuerfunktionen sind gegeben:
DS (doppelwirkend mit Schwimmstellung)
D (doppelwirkend)
ES (einfachwirkend mit Schwimmstellung)

- Hydraulikkupplung hinten
für externe Verbraucher mit Schnellkuppelsteckdose ARGUS NW
8 (Satz = 1 Stück)

- Anbaukonsolen Frontlader
Die verschiedenen Hydraulikfunktionen werden durch
Absperrhähne bzw. Ausstecken der Hydraulikkupplungen voneinander getrennt.
Maximale Aushubhöhe: 2.000mm
Durchgehende Hubkraft: 363kg
Maximale Hubkraft: 438kg

- Frontladerschwinge
bestehend aus 2 doppelwirkenden Hubzylindern und hydr. Gerätebetätigung

- Leichtgutschaufel 1.20m
Arbeitsbreite: 1.200mm
